Wholesale Температура окружающей среды Криогенный одиночный компрессор Двойные компрессоры Винтовой чиллер с водяным охлаждением

Главная / Продукты / Винтовой охладитель / Винтовой чиллер с водяным охлаждением / Температура окружающей среды Криогенный одиночный компрессор Двойные компрессоры Винтовой чиллер с водяным охлаждением

Винтовой чиллер с водяным охлаждением

Температура окружающей среды Криогенный одиночный компрессор Двойные компрессоры Винтовой чиллер с водяным охлаждением

Двухступенчатый винтовой охладитель с водяным охлаждением, один компрессор (-45 ℃)

Обычные одноступенчатые винтовые компрессоры достигают минимальной температуры испарения -40 ℃. Для достижения более низких температур необходима двухступенчатая каскадная система. В то же время условия с высоким коэффициентом давления создают серьезные проблемы для традиционных одноступенчатых компрессоров, включая чрезмерные утечки и повышенные температуры нагнетания. Эти ограничения приводят к низкой эффективности и надежности в экстремальных условиях эксплуатации. Одноблочное двухступенчатое сжатие эффективно решает эти проблемы.
Двухступенчатая компрессорная система предлагает такие заметные преимущества, как компактность и упрощенное управление. По сравнению с одноступенчатыми системами сжатия она обеспечивает высокую эффективность и превосходную надежность. Подходит для различных отраслей промышленности, включая низкотемпературное холодильное оборудование, технологическое охлаждение, фармацевтику и биохимию.

Винтовой каскадный чиллер с водяным охлаждением (-55℃)
Эта серия обеспечивает минимальную температуру воды на выходе до -8℃. Наши сверхнизкотемпературные чиллеры представляют собой каскадные холодильные установки, разработанные нашей основной технической командой с использованием многолетнего опыта в проектировании средне- и низкотемпературных чиллеров и интеграции передовых технологий отечественных и международных аналогов. Они отличаются высокой эффективностью, энергосбережением, экологичностью и исключительной надежностью. Каскадные установки в основном используются для вторичных теплоносителей в диапазоне от -35 ℃ до -80 ℃, обслуживая фармацевтическую и химическую промышленность, кристаллизацию реакторов, высоковакуумную дистилляцию, испытания компонентов аэрокосмической промышленности, рекуперацию газов, охлаждение пищевых продуктов, хранение криогенного оружия и другие низкотемпературные среды.

Свяжитесь с нами немедленно

+86 18921753771

электронная почта

[email protected]

Изготовлено по аутентичной европейской технологии.
Обеспечение основного технологического совершенства нашей продукции.

Пред.V：Нет предыдущей статьи
След.：Нет следующей статьи

Описание продукта
Технические характеристики продукта

Винтовой чиллер с водяным охлаждением
Варианты продукта
·Испаритель соленой воды
· Полная рекуперация тепла/частичная рекуперация тепла
·Специальный источник питания
·Бесступенчатое регулирование энергии
·Управление насосами/градирнями
·Удаленное подключение связи
· Преобразование частоты

Особенности продукции
·Марка винтового компрессора QTwin отличается высокой эффективностью, низким уровнем шума, меньшим износом и длительным сроком службы.
· Четырехступенчатый регулятор громкости или автоматическое регулирование от 0% до 100%.
·Используйте микрокомпьютерное управление ПЛК из Германии SIEMENS, с сенсорным ЖК-экраном, человеко-машинным интерфейсом на английском и китайском языках.
·Полная защита от поломки: защита от высокого и низкого давления, защита от разряда воздуха. Защита от уровня масла, защита от потока воды, защита от обратного хода и отсутствия фазы, защита от замерзания охлажденной воды, защита от перелива охлаждающей воды.
·Более широкий диапазон переменной температуры охлажденной воды для удовлетворения промышленных требований к низким температурам.

Спецификация продукта
·Хладагент: R134A/R407C
·Конденсатор: коэффициент загрязнения 0,044м2,9C/кВт.
·Источник питания: 380 В/3P/50 Гц
·Максимальное падение давления воды в испарителе/конденсаторе: 1,0 МПа.
·Испаритель: коэффициент загрязнения 0,018м2,9C/кВт.
·Допустимое колебание напряжения: ±5%
·Допустимое колебание частоты: ±2%

Компрессор
Выберите полузакрытый асимметричный двухвинтовой компрессор 5:6 от всемирно известного бренда. Вероятность протечки уплотнения вала равна нулю. Использование вращающейся конструкции выхлопа, последней разработки линии четвертого поколения, оптимизирует окружную скорость, превосходную конструкцию шестерни, обеспечивающую более высокую эффективность сжатия, камеру сжатия камеры двигателя, цельнолитую с высокой точностью. Корпус ротора с двойной компенсацией давления очень прочный, не расширяется даже в состоянии высокого давления и эффективно снижает шум.

Теплообменник
В конденсаторе и испарителе этой серии используется кожухотрубный теплообменник с новой высокоэффективной конструкцией теплообменника, в теплообменнике используется самый современный и эффективный пучок трубок теплообменника с уникальными геометрическими характеристиками и улучшенным пузырьковым кипением в трубке, необходимым для испарения ядра, усилением жидкости в трубке и в то же время задержкой возмущений, загрязнением со стороны воды, улучшением теплопередачи, внутренней стенкой, чтобы получить наилучшие характеристики. Возвращаясь к предыдущей конструкции, уникальная конструкция эффективности теплопередачи увеличена на 30%. Испарительная трубка испарителя с внутренней винтовой канавкой на внешнем вогнутом зубе, улучшенная технология теплопередачи, технология режущих зубьев трубки конденсатора с внутренней винтовой канавкой, повышает эффективность теплопередачи испарителя и конденсатора, а также температуру испарения и, в конечном итоге, улучшает коэффициент энергоэффективности устройства.

ПЛ
Хороший полностью китайский интерактивный интерфейс предназначен для достижения функции автоматического управления перед работой машины на ЖК-дисплее в режиме реального времени, точный блок мониторинга работает в оптимальном состоянии, сенсорная панель герметична, водонепроницаема, пыленепроницаема, устойчива к коррозии, имеет длительный срок службы. Оснащен насосами хладагента, насосами охлаждающей воды и функцией управления блокировкой вентилятора градирни.

Низкотемпературные чиллеры
Серия низкотемпературных чиллеров SW на базе известных брендов, таких как главный полугерметичный винтовой компрессор, встроенный всасывающий фильтр, масляный фильтр, масляные сепараторы, предохранительный клапан и защитный модуль, без утечек, с низким уровнем шума, стабильной работой.

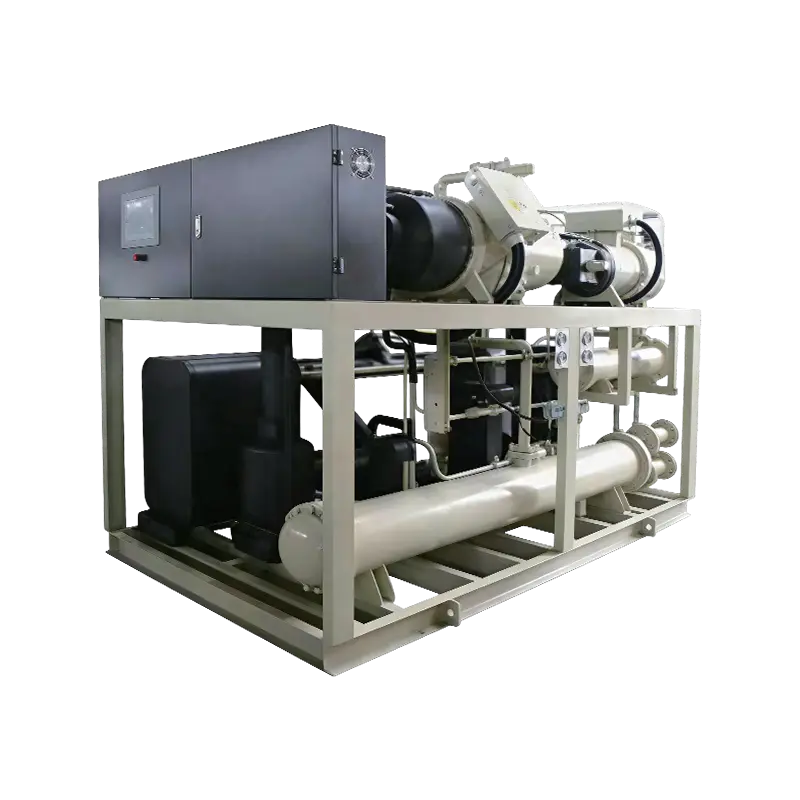

Двухступенчатый винтовой охладитель с водяным охлаждением (-45 ℃)
Особенности продукта
· Модульная конструкция конфигурации: Модульная конструкция для ступеней высокого и низкого давления обеспечивает взаимозаменяемость между различными уровнями давления.
· Слайдер разгрузки ступени высокого давления: Запатентованный автоматический механизм разгрузки ступени высокого давления. Чистая механическая конструкция устраняет необходимость во внешних компонентах, таких как электромагнитные клапаны, обеспечивая простой и эффективный запуск компрессора при небольшой нагрузке.
· Встроенный обратный клапан на всасывании: Для более крупных моделей предусмотрен встроенный обратный клапан на всасывании, позволяющий уменьшить пространство для установки.
· Оптимизированный путь потока охлаждения двигателя: повышает эффективность компрессора, обеспечивая при этом надежное охлаждение двигателя, что позволяет работать в исключительно широком диапазоне и обеспечивает превосходную адаптируемость.
· Встроенный воздушный фильтр-экономайзер: обеспечивает надежную защиту компрессора и упрощает настройку системы.

Винтовой каскадный чиллер с водяным охлаждением (-55℃)
Особенности продукта
· Широкий температурный диапазон: температура вторичной охлаждающей жидкости от -35°C до -80°C.
· Высокая надежность: используются полугерметичные винтовые компрессоры для повышения эксплуатационной эффективности и устранения проблем с утечками, типичных для открытых компрессоров. Уменьшает количество доливок хладагента и замен уплотнений вала, обеспечивая длительную непрерывную работу.
· Полностью автоматизированное управление: для полностью автоматизированной работы используется передовая технология ПЛК Siemens.
· Высокая эффективность и экономия энергии: полугерметичные винтовые компрессоры с экономайзером повышают эффективность работы. Высокоэффективные импортные теплообменники в низко- и среднетемпературных ступенях обеспечивают энергоэффективную работу как при частичных, так и при полных нагрузках.
· Модуляция мощности: Устройство предлагает четырехступенчатую регулировку производительности (25%, 50%, 75%, 100%) и бесступенчатую регулировку от 25% до 100%.
Профессиональные решения для энергосбережения: индивидуальные процессы охлаждения, адаптированные к требованиям клиентов, предоставление специализированной продукции, соответствующей конкретным потребностям.

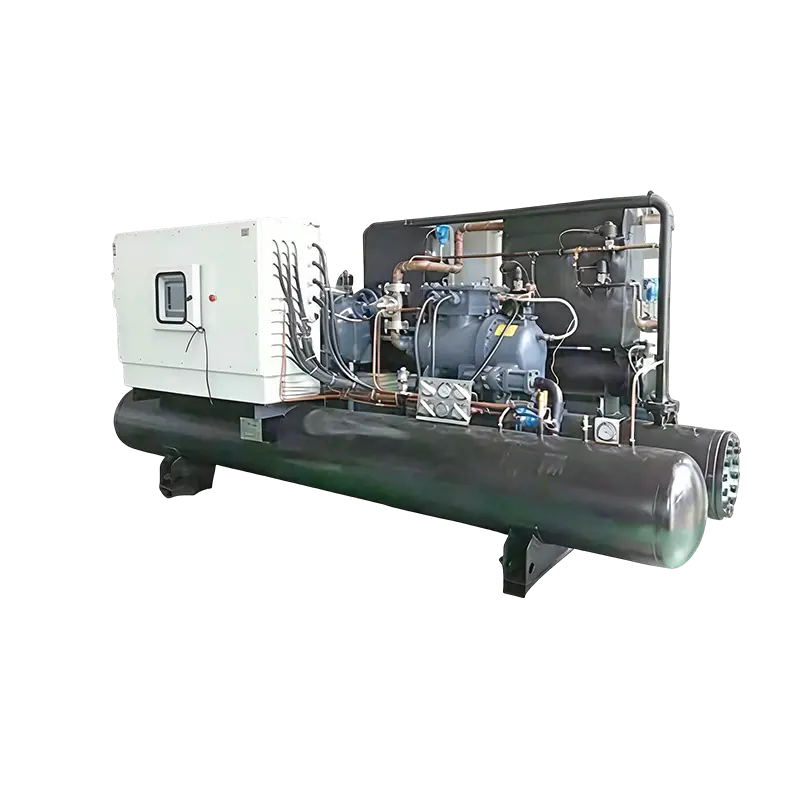

Винтовой чиллер с водяным охлаждением (один компрессор)
Винтовой чиллер с водяным охлаждением (один компрессор)
SW-
Тип			100С	135С	175С	190С	235С	260С	300С	320С	350С	380С	415С	495С	520С	570С	620С	640С	740С	820С	870С	980С
Номинальная холодопроизводительность		кВт	98	135	175.6	191.1	233.3	255.6	301.1	317.8	347.8	380	415	495	521.1	571.1	617.8	642.2	741.8	821.1	871.7	981.8
Номинальная холодопроизводительность		10⁴ккал/ч	8.4	11.6	15.1	16.4	20.1	22	25.9	27.3	29.9	32.7	35.7	42.6	44.8	49.1	53.1	55.2	63.8	70.6	74.9	84.4
Управление запуском			Используйте микрокомпьютерное управление ПЛК
Источник питания			380 В/3 Н/50 Гц
Тип запуска			ДА
Компрессор	Тип		Полузакрытый асимметричный двухвинтовой компрессор 5:6
	Холодопроизводительность (кВт)		23	30	39	42	51	56	63	66	73	80	88	103	108	118	126	130	150	167	177	199
	Номинальный ток (А)		39.2	51.6	64.7	71	86.4	94.1	105.9	111.4	122.7	133.8	148.8	172.8	182.5	197.7	212.8	219.6	253	280.7	298.1	335.2
	Регулирование энергетики		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Испаритель	Тип		Трубчатый сухой высокоэффективный теплообменник
	Расход (м³/ч)		16.9	23.2	30.2	32.9	40.1	44	518	54.7	59.8	65.4	71.4	85.1	89.6	98.2	106.3	110.5	128.6	141.2	150.8	169.9
	Падение давления воды (кПа)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	Размер интерфейса (мм)		Ду65		Ду80		Ду100				Ду125		Ду125		Ду150					Ду200
Конденсатор	Тип		Трубчатый высокоэффективный теплообменник
	Расход (м³/ч)		20.8	28.4	36.9	40.1	48.9	53.6	62.6	66	72.4	79.1	86.5	102.9	108.2	118.5	127.9	132.8	154.4	170	181.2	204.1
	Падение давления воды (кПа)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	Размер интерфейса (мм)		Ду65		Ду80		Ду100				Ду125		Ду125		Ду150					Ду200
Хладагент	Тип		Р134А										Р134А
Хладагент	Хладагент volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
Габаритные размеры	Длина (мм)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	Ширина (мм)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	Высота (мм)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
Вес	Вес машины (кг)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
Вес	Эксплуатационный вес (кг)		900	1150	1300	1420	1540	1670	1890	1930	1970	2050	2330	2550	2950	3000	3200	3450	3750	4450	4600	4850
Состояние: температура охлаждающей воды на входе/выходе 12C/7℃; Температура конденсата на входе/выходе 30℃/35℃. Температурный режим: температура на выходе охлажденной воды 5℃-15℃; Температура охлаждающей воды на входе 19℃-33℃.

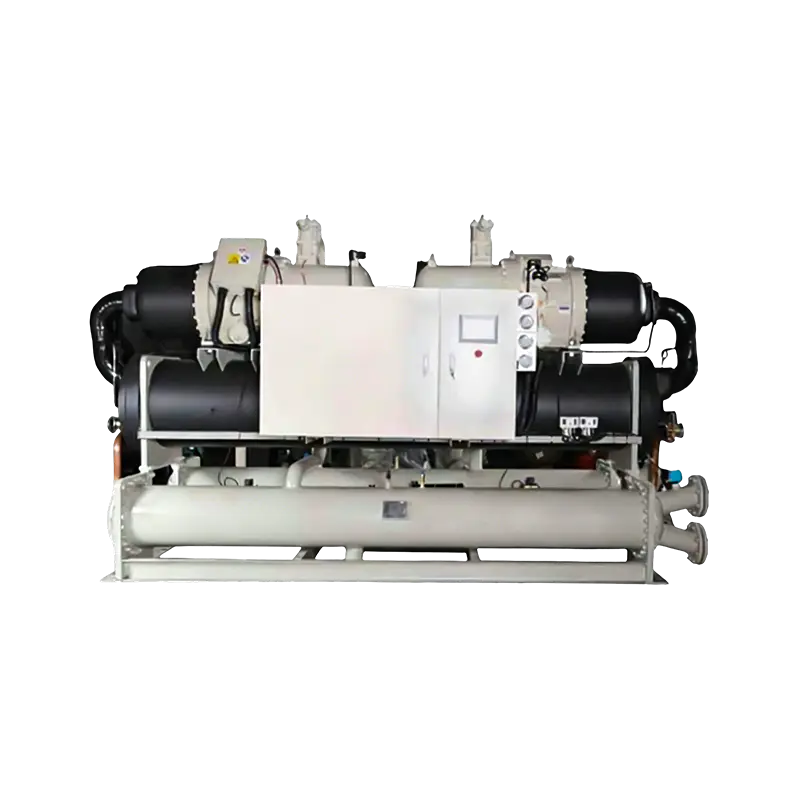

Винтовой чиллер с водяным охлаждением (двойные компрессоры)

SW-
Тип			830D	990Д	1040D	1140Д	1240D	1280D	1480D	1640D	1740D	1960D	830D	990Д	1040D	1140Д	1240D	1280D	1480D	1640D	1740D	1960D
Номинальная холодопроизводительность		кВт	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6
Номинальная холодопроизводительность		10⁴ккал/ч	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8
Управление запуском			Используйте микрокомпьютерное управление ПЛК
Источник питания			380 В/3 Н/50 Гц
Тип запуска			ДА										ДА
Компрессор	Тип		Полузакрытый асимметричный двухвинтовой компрессор 5:6
	Холодопроизводительность (кВт)		176	206	216	236	252	260	300	334	354	398	176	206	216	236	252	260	300	334	354	398
	Номинальный ток (А)		297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4	297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4
	Регулирование энергетики		0-12,5%-25%-37,5%-...100%										0-12,5%-25%-37,5%-...100%
Испаритель	Тип		Трубчатый сухой высокоэффективный теплообменник
	Расход (м³/ч)		142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8	142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8
	Падение давления воды (кПа)		65	68	68	70	70	72	72	73	73	75	65	68	68	70	70	72	72	73	73	75
	Размер интерфейса (мм)		Ду150	Ду200						Ду250			Ду150	Ду200						Ду250
Конденсатор	Тип		Трубчатый высокоэффективный теплообменник
	Расход (м³/ч)		173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4	173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4
	Падение давления воды (кПа)		62	65	65	67	68	68	70	70	72	72	62	65	65	67	68	68	70	70	72	72
	Размер интерфейса (мм)		Ду125*2		Ду150*2					Ду200*2			Ду125*2		Ду150*2					Ду200*2
Хладагент	Тип		Р134А										Р134А
Хладагент	Хладагент volume(kg)		140	170	180	200	220	240	280	330	340	370	140	170	180	200	220	240	280	330	340	370
Габаритные размеры	Длина (мм)		3800	3830	3830	4100	4100	4100	4550	4580	4680	4720	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	Ширина (мм)		1310	1360	1360	1390	1430	1500	1520	1530	1720	1720	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	Высота (мм)		2100	2250	2250	2270	2280	2290	2500	2640	2640	2640	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
Вес	Вес машины (кг)		4000	4500	5300	6000	6300	7000	7300	8300	8450	8800	4000	4500	5300	6000	6300	7000	7300	8300	8450	8800
Вес	Эксплуатационный вес (кг)		4450	4950	6050	6600	6800	7550	7850	8900	9100	9300	4450	4950	6050	6600	6800	7550	7850	8900	9100	9300
Условия: температура охлаждающей воды на входе/выходе 0℃/-5℃, температура конденсата на входе/выходе 30℃/35℃. Температурный режим: температура охлажденной воды на выходе - 7 ℃ ~ 5 ℃, температура охлаждающей воды на входе 19 ℃ ~ 33 ℃. В охлажденную воду следует добавлять 25% гликолевой воды или 20% хлорида кальция в качестве незамерзающей жидкости.

Винтовой чиллер с водяным охлаждением (четыре компрессора)

SW-
Тип			2100Q	2300Q	2480Q	2570Q	2980Q	3300Q	3500Q	3950Q
Номинальная холодопроизводительность		кВт	2084.4	2284.4	2471.1	2568.9	2967.1	3284.4	3486.7	3927.1
		10⁴ккал/ч	179.3	196.5	212.5	220.9	255.2	282.5	299.9	337.7
Управление запуском			Используйте микрокомпьютерное управление ПЛК
Источник питания			380 В/3 Н/50 Гц
Тип запуска			ДА
Компрессор	Тип		Полузакрытый асимметричный двухвинтовой компрессор 5:6
	Холодопроизводительность (кВт)		432	472	504	520	600	668	708	796
	Номинальный ток (А)		730	790.8	851.2	878.4	1012	1122.8	1192.4	1340.8
	Регулирование энергетики		0-6,25%-12,5%-18,75%-..100%
Испаритель	Тип		Трубчатый сухой высокоэффективный теплообменник
	Расход (м³/ч)		358.2392.5424.6441.4509.8564.3599.1674.8
	Падение давления воды (кПа)		95
	Размер интерфейса (мм)		Ду2002DN2502
Конденсатор	Тип		Трубчатый высокоэффективный теплообменник
	Расход (м³/ч)		432.4473.6511.2530.7612.9679.1720.7811.5
	Падение давления воды (кПа)		90
	Размер интерфейса (мм)		Ду2002DN2502
Хладагент	Тип		Р134А
	Хладагент volume(kg)		360	400	440	480	560	660	680	740
Габаритные размеры	Длина (мм)		4150	4150	4150	4620	4620	5000	5000	5000
	Ширина (мм)		2600	2600	2600	2600	2600	2600	2600	2720
	Высота (мм)		2560	2560	2560	2600	2630	2650	2650	2700
Вес	Вес машины (кг)		10500	11800	12850	13800	14600	15200	16850	17500
	Эксплуатационный вес (кг)		12100	12500	13100	14300	15100	15800	17650	18800
Состояние: Входная/выходная температура охлаждающей воды 12℃/7℃. Температура конденсата на входе/выходе 30℃/35℃. Температурный режим: температура на выходе охлажденной воды 5℃~15℃, температура на входе охлаждающей воды 19℃~33℃.

Низкотемпературный чиллер с водяным охлаждением (один компрессор) -5 ℃

SW-
Тип			60SX	80SX	105SX	115SX	140SX	150SX	180SX	190СX	210SX	225SX	245SX	300СX	310SX	340SX	370SX	385SX	450SX	490SX	525SX	590SX
Номинальная холодопроизводительность		кВт	58.9	80	105.3	113.7	138.9	152.6	180	189.5	208.4	225.3	247.4	294.7	311.6	341.1	369.5	384.2	447.4	490.5	524.2	590.5
Номинальная холодопроизводительность		10⁴ккал/ч	5.1	6.9	9.1	9.8	11.9	13.1	15.5	16.3	17.9	19.4	21.3	25.3	26.8	29.3	31.8	33	38.5	42.2	45.1	50.8
Управление запуском			Используйте микрокомпьютерное управление ПЛК
Источник питания			380 В/3 Н/50 Гц
Тип запуска			ДА
Компрессор	Тип		Полузакрытый асимметричный двухвинтовой компрессор 5:6
	Холодопроизводительность (кВт)		21	28	35	38	46	50	57	60	66	72	80	93	98	106	114	118	136	150	160	180
	Номинальный ток (А)		36.6	48	59.8	65.6	79.8	86.9	97	102	112.3	122.5	136.2	158.2	167	181	194.8	201	231.6	256.9	272.9	306.8
	Регулирование энергетики		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Испаритель	Тип		Трубчатый сухой высокоэффективный теплообменник
	Расход (м³/ч)		10.9	14.8	19.5	21	25.7	28.2	33.3	35.1	38.6	41.7	45.8	54.5	57.6	63.1	68.4	71.1	82.8	90.7	97	109.2
	Падение давления воды (кПа)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	Размер интерфейса (мм)		Ду65		Ду80		Ду100				Ду125		Ду125		Ду150					Ду200
Конденсатор	Тип		Трубчатый высокоэффективный теплообменник
	Расход (м³/ч)		13.8	18.6	24.1	26.1	31.8	34.9	40.8	42.9	47.2	51.1	56.3	66.7	70.4	76.9	83.2	86.4	100.3	110.2	117.7	132.5
	Падение давления воды (кПа)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	Размер интерфейса (мм)		Ду65		Ду80		Ду100				Ду125		Ду125		Ду150					Ду200
Хладагент	Тип		Р134А										Р134А
Хладагент	Хладагент volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
Габаритные размеры	Длина (мм)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	Ширина (мм)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	Высота (мм)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
Вес	Вес машины (кг)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
Вес	Эксплуатационный вес (кг)		890	1140	1290	1410	1530	1660	1800	1840	1880	1960	2240	2460	2860	2960	3050	3300	3600	4300	4450	4700
Состояние: температура охлаждающей воды на входе/выходе 0℃/-5℃; Температура конденсата на входе/выходе 30℃/35℃ Температурный режим: температура охлажденной воды на выходе -7℃~5℃; Температура охлаждающей воды на входе 19℃~33℃. В охлажденную воду следует добавлять 25% гликолевой воды или 20% хлорида кальция в качестве антифриза.

Низкотемпературный чиллер с водяным охлаждением (двойные компрессоры) -5 ℃

SW-
Тип			120ДХ	160ДХ	210ДХ	230ДХ	280ДХ	300ДХ	360ДХ	380ДХ	420DX	450DX	490DX	600DX	620DX	680DX	740DX	770DX	900DX	980DX	1050DX	1180DX
Номинальная холодопроизводительность		кВт	117.9	160	210.5	227.4	277.9	305.3	360	378.9	416.8	450.5	494.7	589.5	623.2	682.1	738.9	768.4	894.7	981.1	1048.4	1181.1
Номинальная холодопроизводительность		10⁴ккал/ч	10.1	13.8	18.1	19.6	23.9	26.2	31	32.6	35.8	38.7	42.5	50.7	53.6	58.7	63.5	66.1	76.9	84.4	90.1	101.6
Управление запуском			Используйте микрокомпьютерное управление ПЛК
Источник питания			380 В/3 Н/50 Гц
Тип запуска			ДА
Компрессор	Тип		Полузакрытый асимметричный двухвинтовой компрессор 5:6
	Холодопроизводительность (кВт)		42	56	70	76	92	100	114	120	132	144	160	186	196	212	228	236	272	300	320	360
	Номинальный ток (А)		73.2	96	119.6	131.2	159.6	173.8	194	204	224.6	245	272.4	316.4	334	362	389.6	402	463.2	513.8	545.8	613.6
	Регулирование энергетики		0-16,5%-33%-..100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-...100%
Испаритель	Тип		Трубчатый сухой высокоэффективный теплообменник
	Расход (м³/ч)		21.8	29.6	38.9	42.1	51.4	56.5	66.6	70.1	77.1	83.3	91.5	109.1	115.3	126.2	136.7	142.2	165.5	181.5	194	218.5
	Падение давления воды (кПа)		50	50	52	52	54	54	55	55	58	60	65	68	68	70	70	72	72	73	73	75
	Размер интерфейса (мм)		Ду100		Ду125			Ду150					Ду150	Ду200						Ду250
Конденсатор	Тип		Трубчатый высокоэффективный теплообменник
	Расход (м³/ч)		27.5	37.2	48.3	52.2	63.6	69.7	81.5	85.8	94.4	102.3	112.6	133.4	140.9	153.8	166.3	172.8	200.7	220.3	235.4	265.1
	Падение давления воды (кПа)		45	45	48	48	50	52	52	54	55	55	62	65	65	67	68	68	70	70	72	72
	Размер интерфейса (мм)		Ду100		Ду125	Ду80*2	Ду¹00*2				Ду125*2		Ду125*2		Ду150*2					Ду200*2
Хладагент	Тип		Р134А										Р134А
Хладагент	Хладагент volume(kg)		40	50	64	70	80	92	106	110	120	130	140	170	180	200	220	240	280	330	340	370
Габаритные размеры	Длина (мм)		2950	2950	3250	3285	3285	3555	3540	3540	3800	3800	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	Ширина (мм)		1060	1085	950	1000	1050	1050	1100	1200	1260	1310	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	Высота (мм)		1545	1620	1630	1785	1900	1915	1920	1920	2020	2050	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
Вес	Вес машины (кг)		1650	1850	2100	2300	2400	2600	3000	3050	3300	3750	4000	4500	5300	6000	6300	7000	7300	8300	8400	8550
Вес	Эксплуатационный вес (кг)		1885	2135	2535	2635	2720	3070	3510	3560	3880	4130	4370	4870	5850	6550	6785	7535	7835	8885	9085	9285
Состояние: температура охлаждающей воды на входе/выходе 0℃/-5℃; Температура конденсата на входе/выходе 30℃/35℃ Температурный режим: температура охлажденной воды на выходе -7℃~5℃; Температура охлаждающей воды на входе 19℃-33℃. В охлажденную воду следует добавлять 25% гликолевой воды или 20% хлорида кальция в качестве незамерзающей жидкости.

Низкотемпературный чиллер с водяным охлаждением (один компрессор) -15 ℃

SW-
Тип			40СИ	55СИ	75СИ	80СИ	100СY	105СИ	125СИ	130СИ	140СИ	155СИ	170СИ	200ASY	210СИ	230СИ	250СИ	260СY	300СY	330СИ	360SY	400СИ
Номинальная холодопроизводительность		кВт	40	55	75	80	100	105	125	130	140	155	170	200	210	230	250	260	300	330	360	400
Номинальная холодопроизводительность		10⁴ккал/ч	3.4	4.7	6.4	6.9	8.6	9	10.7	11.2	12	13.3	14.6	17.2	18.1	19.8	21.5	22.4	25.8	28.4	31	34.4
Управление запуском			Используйте микрокомпьютерное управление ПЛК
Источник питания			380 В/3 Н/50 Гц
Тип запуска			ДА
Компрессор	Тип		Полузакрытый асимметричный двухвинтовой компрессор 5:6
	Холодопроизводительность (кВт)		19	25	30	34	42	45	50	53	58	64	71	82	87	94	101	105	123	136	145	160
	Номинальный ток (А)		32.9	43.3	54.4	59.6	72.6	79.1	89	93.6	103.1	112.4	125.1	145.2	153.3	166.1	178.8	184.5	212.6	235.9	250.5	281.7
	Регулирование энергетики		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Испаритель	Тип		Трубчатый сухой высокоэффективный теплообменник
	Расход (м³/ч)		8	11.1	15.1	16.1	20.1	21.1	25.1	26.1	28.1	31.2	34.2	40.2	42.2	46.2	50.3	52.3	60.3	66.3	72.4	80.4
	Падение давления воды (кПа)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	Размер интерфейса (мм)		Ду50				Ду65				Ду80		Ду100				Ду125
Конденсатор	Тип		Трубчатый высокоэффективный теплообменник
	Расход (м³/ч)		10.1	13.8	18.1	19.6	24.4	25.8	30.1	31.5	33.2	37.7	41.5	48.5	51.1	55.7	60.4	62.8	72.8	80.2	86.9	96.3
	Падение давления воды (кПа)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	Размер интерфейса (мм)		Ду50		Ду65		Ду80				Ду100		Ду100		Ду125					Ду150
Хладагент	Тип		Р134А										Р134А
Хладагент	Хладагент volume(kg)		16	22	25	30	35	40	45	50	53	56	60	65	70	80	90	95	110	125	135	145
Габаритные размеры	Длина (мм)		2350	2350	2700	2700	2850	2850	3000	3000	3020	3020	3020	3300	3400	3400	3400	3400	3550	3550	3550	3550
	Ширина (мм)		680	680	730	750	850	850	905	905	920	950	980	980	1000	1000	1050	1050	1130	1250	1250	1300
	Высота (мм)		1300	1300	1510	1550	1600	1600	1670	1670	1730	1750	1770	1890	2010	2010	2010	2010	2090	2200	2200	2250
Вес	Вес машины (кг)		830	1030	1120	1240	1310	1390	1600	1670	1740	1810	2040	2250	2520	2800	2850	3030	3380	3780	4160	4380
Вес	Эксплуатационный вес (кг)		1030	1230	1320	1490	1560	1640	1850	1970	2040	2110	2340	2550	2820	3100	3200	3250	3430	3980	4380	4560
Состояние: температура охлаждающей воды на входе/выходе -10℃/-15℃; Температура конденсата на входе/выходе 30℃/35℃. Температурный режим: температура охлажденной воды на выходе -17℃~-7℃; Температура охлаждающей воды на входе 19℃~33℃. В охлажденную воду следует добавлять 40% гликолевой воды или 25% хлорида кальция в качестве незамерзающей жидкости.

Низкотемпературный винтовой чиллер с водяным охлаждением (двойные компрессоры) -15 ℃

Sw-
Тип			80ДИ	110ДИ	150ДИ	160ДИ	200ДИ	210ДИ	250ДИ	260ДИ	280ДИ	310ДИ	340ДИ	400ДИ	420ДИ	460ДИ	500ДИ	520ДИ	600ДИ	660ДИ	720ДИ	800ДИ
Номинальная холодопроизводительность		кВт	80	110	150	160	200	210	250	260	280	310	340	400	420	460	500	520	600	660	720	800
Номинальная холодопроизводительность		10⁴ккал/ч	6.9	9.5	12.9	13.8	17.2	18.1	21.5	22.4	24.1	26.7	29.2	34.4	36.1	39.6	43	44.7	51.6	56.7	61.9	68.8
Управление запуском			Используйте микрокомпьютерное управление ПЛК
Источник питания			380 В/3 Н/50 Гц
Тип запуска			ДА
Компрессор	Тип		Полузакрытый асимметричный двухвинтовой компрессор 5:6
	Холодопроизводительность (кВт)		38	50	60	68	84	90	100	106	116	128	142	164	174	188	202	210	246	272	290	320
	Номинальный ток (А)		65.8	86.6	108.8	119.2	145.2	158.2	178	187.2	206.2	224.8	250.2	290.4	306.6	332.2	357.6	369	425.2	471.8	501	563.4
	Регулирование энергетики		0-16,5%-33%-..100%			0-12,5%-25%-37,5%...100%							0-12,5%-25%-37,5%-..100%
Испаритель	Тип		Трубчатый сухой высокоэффективный теплообменник
	Расход (м³/ч)		16.1	22.1	30.2	32.2	40.2	42.2	50.3	52.3	56.3	62.3	68.3	80.4	84.4	92.5	100.5	104.5	120.6	132.7	144.7	160.8
	Падение давления воды (кПа)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	Размер интерфейса (мм)		Ду65		Ду80		Ду100			Ду125			Ду125	Ду150						Ду200
Конденсатор	Тип		Трубчатый высокоэффективный теплообменник
	Расход (м³/ч)		20.3	27.5	36.1	39.2	48.8	51.6	60.2	63	66.4	75.3	82.9	97	102.2	111.5	120.7	125.6	145.5	160.3	173.7	192.6
	Падение давления воды (кПа)		45	45	48	48	52	52	55	55	58	58	58	60	60	60	65	65	70	70	72	74
	Размер интерфейса (мм)		Ду80		Ду100	Ду65*2	Ду80*2				Ду100*2		Ду100*2		Ду125*2					Ду150*2
Хладагент	Тип		Р134А
Хладагент	Хладагент volume(kg)		32	44	50	60	70	80	90	100	106	112	120	130	140	160	180	190	220	250	270	290
Габаритные размеры	Длина (мм)		2950	2950	2950	3150	3150	3150	3570	3570	3570	3570	3700	3700	3700	3700	3700	4500	4500	4500	4900	4900
	Ширина (мм)		1140	1140	1200	1000	1050	1050	1100	1100	1200	1250	1310	1310	1350	1350	1400	1400	1550	1550	1550	1600
	Высота (мм)		1480	1480	1500	1800	1850	1850	1850	1850	1900	1900	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Вес	Вес машины (кг)		1500	1700	1950	2150	2250	2450	2850	2900	3050	3500	3750	4250	5050	5750	5850	6550	6850	7850	7950	8100
Вес	Эксплуатационный вес (кг)		1785	2035	2435	2535	2620	2970	3410	3460	3680	3930	4170	4670	5650	6350	6385	7135	7435	8485	8685	8885
Состояние: температура охлаждающей воды на входе/выходе -10 ℃/-15 ℃; температура конденсата на входе/выходе 30 ℃/35 ℃. Температурный режим: температура на выходе охлажденной воды -17℃~-7℃; Температура охлаждающей воды на входе 19℃~33℃. В охлажденную воду следует добавлять 40% гликолевой воды или 25% хлорида кальция в качестве незамерзающей жидкости.

Низкотемпературный охладитель с водяным охлаждением (один компрессор) -25 ℃
SW-
Тип			30СТ	40СТ	50СТ	55АТ	70СТ	75СТ	90СТ	95СТ	100СT	ХОЗЯИН	120СТ	145СТ	155СТ	170СТ	180СТ	190СT	220СТ	240СТ	260СT	290СТ
Номинальная холодопроизводительность		кВт	30	40	52	56	68	75	88.5	93.5	102	110	122	145	153	168	182	187	220	241	258	290
Номинальная холодопроизводительность		10⁴ккал/ч	2.6	3.4	4.3	4.7	6	6.4	7.3	7.7	8.6	9.5	10.5	12.5	13.2	14.4	15.6	16.1	18.9	20.7	22.2	24.9
Управление запуском			Используйте микрокомпьютерное управление ПЛК
Источник питания			380 В/3 Н/50 Гц
Тип запуска			ДА
Компрессор	Тип		Полузакрытый асимметричный двухвинтовой компрессор 5:6
	Холодопроизводительность (кВт)		19.5	25.5	32	36.5	44	48.4	54.4	57.3	63	68.8	76.5	88.9	93.8	101.7	109.4	112.9	130	144	153	172
	Номинальный ток (А)		33	43.6	54.6	62.3	75.8	82.6	93	97.8	107.7	117.5	130.6	151.7	160.2	173.5	186.8	192.8	222.1	246.4	261.7	294.2
	Регулирование энергетики		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Испаритель	Тип		Трубчатый сухой высокоэффективный теплообменник
	Расход (м³/ч)		6.4	8.5	10.6	11.7	14.8	15.9	18	19.1	21.2	23.3	25.4	29.7	31.8	35	37.1	39.2	44.5	49.8	53	59.4
	Падение давления воды (кПа)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	Размер интерфейса (мм)		Ду50				Ду65				Ду80		Ду100				Ду125
Конденсатор	Тип		Трубчатый высокоэффективный теплообменник
	Расход (м³/ч)		8.6	11.4	14.1	15.5	19.6	21	23.7	24.9	27.7	30.3	33.4	38.9	41.3	45.2	48.2	50.6	58.1	64.8	68.8	76.7
	Падение давления воды (кПа)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	Размер интерфейса (мм)		Ду50		Ду65		Ду80				Ду100		Ду100		Ду125					Ду150
Хладагент	Тип		Р134А										Р134А
Хладагент	Хладагент volume(kg)		7.7	10.2	14.1	15.4	19.2	20.5	23	24.3	26.9	29.4	32	38.4	39.7	43.5	47.3	48.6	56.3	62.7	67.8	75.5
Габаритные размеры	Длина (мм)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	Ширина (мм)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	Высота (мм)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
Вес	Вес машины (кг)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	4030	4210	4430
Вес	Эксплуатационный вес (кг)		1160	1360	1450	1620	1690	1770	1980	2140	2210	2280	2510	2720	2990	3270	3370	3450	3630	3980	4580	4760
Состояние: температура охлаждающей воды на входе/выходе -20℃/-25℃; Температура конденсата на входе/выходе 30℃/35℃. Температурный режим: температура охлажденной воды на выходе - 27 ℃ ~ 17 ℃; Температура охлаждающей воды на входе 19℃-33℃; При необходимости в охлажденную воду следует добавлять 50% гликолевой воды или 27% хлорида кальция.

Низкотемпературный винтовой чиллер с водяным охлаждением (двойные компрессоры) -25 ℃

Sw-
Тип			60ДТ	80ДТ	100ДТ	110ДТ	140ДТ	150ДТ	180ДТ	190ДТ	200ДТ	220ДТ	240ДТ	290ДТ	310ДТ	340ДТ	360DT	380ДТ	440ДТ	480ДТ	520ДТ	580ДТ
Номинальная холодопроизводительность		кВт	60	80	104	112	136	150	177	187	204	220	244	290	306	336	364	374	440	482	516	580
Номинальная холодопроизводительность		10⁴ккал/ч	5.2	6.9	8.6	9.5	12	12.9	14.6	15.5	17.2	18.9	21	24.9	26.3	28.9	31.3	32.2	37.8	41.4	44.4	49.9
Управление запуском			Используйте микрокомпьютерное управление ПЛК
Источник питания			380 В/3 Н/50 Гц
Тип запуска			ДА
Компрессор	Тип		Полузакрытый асимметричный двухвинтовой компрессор 5:6
	Холодопроизводительность (кВт)		39	51	64	73	88	96.8	108.8	114.6	126	137.6	153	177.8	187.6	203.4	218.8	225.8	260	288	306	344
	Номинальный ток (А)		66	87.2	109.2	124.6	151.6	165.2	186	195.6	215.4	235	261.2	303.4	320.4	347	373.6	385.6	444.2	492.8	523.4	588.4
	Регулирование энергетики		0-16,5%-33%-...100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-..100%
Испаритель	Тип		Трубчатый сухой высокоэффективный теплообменник
	Расход (м³/ч)		12.7	17	21.2	23.3	29.7	31.8	36	38.2	42.4	46.6	50.9	59.4	63.6	70	74.2	78.4	89	99.6	106	118.7
	Падение давления воды (кПа)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	Размер интерфейса (мм)		Ду65		Ду80		Ду100			Ду125			Ду125	Ду150						Ду200
Конденсатор	Тип		Трубчатый высокоэффективный теплообменник
	Расход (м³/ч)		17.2	22.7	28.2	31	39.2	42	47.5	49.9	55.4	60.5	66.7	77.7	82.6	90.5	96.3	101.1	116.3	129.7	137.6	153.4
	Падение давления воды (кПа)		45	45	48	48	52	52	55	55	58	58	54	54	56	58	58	62	62	70	72	72
	Размер интерфейса (мм)		Ду50*2		Ду65*2		Ду80*2				Ду100*2		Ду100*2		Ду125*2					Ду150*2
Хладагент	Тип		Р134А
Хладагент	Хладагент volume(kg)		15.4	20.5	28.1	30.7	38.4	40.9	46.1	48.6	53.7	58.9	64	76.8	79.3	87	94.7	97.2	112.6	125.4	135.6	151
Габаритные размеры	Длина (мм)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	Ширина (мм)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	Высота (мм)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Вес	Вес машины (кг)		1700	1900	2150	2350	2450	2650	3050	3100	3350	3800	4050	4550	5350	6050	6150	6850	7150	8150	8250	8400
Вес	Эксплуатационный вес (кг)		2235	2485	2885	2985	3070	3420	3860	3910	4180	4430	4670	5170	6050	6750	6785	7535	7835	8885	9085	9285
Состояние: температура охлаждающей воды на входе/выходе - 20 ℃/-25 ℃; температура конденсатной воды на входе/выходе 30 ℃/35 ℃ Температурный режим: температура охлажденной воды на выходе - 27 ℃ ~ 17 ℃; Температура охлаждающей воды на входе 19℃-33℃; При необходимости в охлажденную воду следует добавлять 50% гликолевой воды или 27% хлорида кальция.

Низкотемпературный винтовой чиллер с водяным охлаждением (один компрессор) -35 ℃

Sw-
Тип			16СЗ	22СЗ	29СЗ	32СЗ	40СЗ	43СЗ	50СЗ	53СЗ	58СЗ	63СЗ	69СЗ	82СЗ	87СЗ	95СЗ	103СЗ	107СЗ	123СЗ	137СЗ	148СЗ	165СЗ
Номинальная холодопроизводительность		кВт	16	22	29	32	40	43	50	53	58	63	69	82	87	95	103	107	123	137	148	165
Номинальная холодопроизводительность		10⁴ккал/ч	1.4	1.9	2.5	2.8	3.4	3.7	4.3	4.6	5	5.4	5.9	7.1	7.5	8.2	8.9	9.2	10.6	11.8	12.7	14.2
Управление запуском			Используйте микрокомпьютерное управление ПЛК
Источник питания			380 В/3 Н/50 Гц
Тип запуска			ДА
Компрессор	Тип		Полузакрытый асимметричный двухвинтовой компрессор 5:6
	Холодопроизводительность (кВт)		17	23	29	31	39	42	48	50	55	60	66	78	82	90	97	100	116	129	138	153
	Номинальный ток (А)		30.2	41.1	53.7	57	71.7	73.5	82.7	88.7	97.6	104.2	111.9	131.9	142.7	155.5	165.2	172.1	201.2	220.8	238	265.1
	Регулирование энергетики		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Испаритель	Тип		Трубчатый сухой высокоэффективный теплообменник
	Расход (м³/ч)		3.5	4.9	6.4	7.1	8.8	9.5	11.1	11.7	12.8	13.9	15.2	18.1	19.2	21	22.8	23.6	27.2	30.3	32.7	36.5
	Падение давления воды (кПа)		45	45	47	47	48	50	50	52	52	54	58	58	60	60	62	65	68	70	70	72
	Размер интерфейса (мм)		Ду40				Ду50				Ду65		Ду80				Ду100
Конденсатор	Тип		Трубчатый высокоэффективный теплообменник
	Расход (м³/ч)		5.7	7.7	10	10.8	13.6	14.6	16.9	17.7	19.4	21.2	23.2	27.5	29.1	31.8	34.4	35.6	41.1	45.8	49.2	54.7
	Падение давления воды (кПа)		35	35	46	46	47	48	48	50	50	50	55	57	58	58	60	62	65	68	68	70
	Размер интерфейса (мм)		Ду40		Ду50		Ду65				Ду80		Ду80		Ду100					Ду125
Хладагент	Тип		Р134А
Хладагент	Хладагент volume(kg)		4.3	5.9	7.8	8.6	10.8	116	13.5	14.3	15.6	17	18.6	22.1	23.4	25.6	27.7	28.8	33.1	36.9	39.9	44.4
Габаритные размеры	Длина (мм)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	Ширина (мм)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	Высота (мм)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
Вес	Вес машины (кг)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	3930	4210	4430
Вес	Эксплуатационный вес (кг)		1140	1340	1430	1600	1670	1750	1960	2120	2190	2260	2490	2700	2955	3235	3335	3415	3580	4130	4530	4710
Состояние: температура охлаждающей воды на входе/выходе -30 ℃/-35 ℃; Температура конденсата на входе/выходе 30℃/35℃. Температурный режим: температура охлажденной воды на выходе -37℃~-27℃; Температура охлаждающей воды на входе 19℃-33℃; При необходимости в охлажденную воду следует добавлять 57% гликолевой воды или 30% хлорида кальция.

Низкотемпературный винтовой чиллер с водяным охлаждением (двойные компрессоры) -35 ℃

Sw-
Тип			32ДЗ	44ДЗ	58ДЗ	64ДЗ	80ДЗ	86ДЗ	100ДЗ	106ДЗ	116ДЗ	126ДЗ	138ДЗ	164ДЗ	174ДЗ	190ДЗ	206ДЗ	214ДЗ	246ДЗ	274ДЗ	296ДЗ	330ДЗ
Номинальная холодопроизводительность		кВт	32	44	58	64	80	86	100	106	116	126	138	164	174	190	206	214	246	274	296	330
Номинальная холодопроизводительность		10⁴ккал/ч	2.8	3.8	5	5.5	6.9	7.4	8.6	9.1	10	10.8	11.9	14.1	15	16.3	17.7	18.4	21.2	23.6	25.5	28.4
Управление запуском			Используйте микрокомпьютерное управление ПЛК
Источник питания			380 В/3 Н/50 Гц
Тип запуска			ДА
Компрессор	Тип		Полузакрытый асимметричный двухвинтовой компрессор 5:6
	Холодопроизводительность (кВт)		34	46	58	62	78	84	96	100	110	120	132	156	164	180	194	200	232	258	276	306
	Номинальный ток (А)		60.4	82.2	107.4	114	143.4	147	165.4	177.4	195.2	208.4	223.8	263.8	285.4	311	330.4	344.2	402.4	441.6	476	530.2
	Регулирование энергетики		0-16,5%-33%-...100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-..100%
Испаритель	Тип		Трубчатый сухой высокоэффективный теплообменник
	Расход (м³/ч)		7.1	9.7	12.8	14.1	17.7	19	22.1	23.4	25.6	27.8	30.5	36.2	38.5	42	45.5	47.3	54.4	60.6	65.4	72.9
	Падение давления воды (кПа)		50	50	52	52	54	54	55	58	58	60	62	64	64	64	65	68	68	70	70	72
	Размер интерфейса (мм)		Ду50		Ду65		Ду80			Ду100			Ду100	Ду125						Ду150
Конденсатор	Тип		Трубчатый высокоэффективный теплообменник
	Расход (м³/ч)		11.4	15.5	20	21.7	27.2	29.2	33.7	35.4	38.9	42.3	46.4	55	58.1	63.6	68.8	71.2	82.2	91.5	98.4	109.4
	Падение давления воды (кПа)		45	45	48	48	52	52	52	55	55	58	60	60	62	62	63	65	65	68	70	70
	Размер интерфейса (мм)		Ду40*2		Ду50*2		Ду65*2				Ду80*2		Ду80*2		Ду100*2					Ду125*2
Хладагент	Тип		Р134А
Хладагент	Хладагент volume(kg)		8.6	11.9	15.6	17.2	21.5	23.2	26.9	28.5	31.2	33.9	37.2	44.2	46.9	51.2	55.5	57.6	66.3	73.8	79.7	88.9
Габаритные размеры	Длина (мм)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	Ширина (мм)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	Высота (мм)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Вес	Вес машины (кг)		1625	1825	2065	2265	2365	2555	2955	3005	3255	3705	3955	4450	5250	5950	6250	6930	7230	8230	8330	8480
Вес	Эксплуатационный вес (кг)		1845	2045	2285	2535	2635	2825	3225	3325	3575	4025	4275	4770	5570	6270	6700	7380	7680	8680	8780	8930
Состояние: температура охлаждающей воды на входе/выходе -20℃/-25℃; Температура конденсата на входе/выходе 30℃/35℃. Температурный режим: температура охлажденной воды на выходе - 27 ℃ ~ 17 ℃; Температура охлаждающей воды на входе 19℃-33℃; В охлажденную воду следует добавлять 57% гликолевой воды или 30% хлорида кальция по мере необходимости.

Двухступенчатый винтовой охладитель с водяным охлаждением (-45 ℃)
SW-
Тип			35СЛТ	38СЛТ2	48СЛТ	50СЛТ2	125СЛТ	135СLT2
Номинальная холодопроизводительность		кВт	35	38	48	50	125	135
Номинальная холодопроизводительность		10⁴ккал/ч	3	3.3	4.1	4.3	10.7	11.6
Управление запуском			Используйте микрокомпьютерное управление ПЛК
Источник питания			380 В/3 Н/50 Гц
Тип запуска			ДА
Компрессор	Тип		Полузакрытый асимметричный двухвинтовой компрессор 5:6
	Холодопроизводительность (кВт)		33	37	40	46	116	131
	Номинальный ток (А)		56	64	68	78	196.5	222
	Регулирование энергетики		0-25%-50%-75%-100%
Испаритель	Тип		Высокоэффективный теплообменник из нержавеющей стали
	Расход (м³/ч)		16	17	22	24	58	62
	Падение давления воды (кПа)		95	95	95	95	120	120
	Размер интерфейса (мм)		Ду80	Ду80	Ду80	Ду80	Ду125	Ду125
Конденсатор	Тип		Трубчатый высокоэффективный теплообменник
	Расход (м³/ч)		20	20	28	28	72	78
	Падение давления воды (кПа)		80	80	80	80	46	46
	Размер интерфейса (мм)		Ду80	Ду80	Ду80	Ду80	Ду150	Ду150
Хладагент			Р134А
Габаритные размеры	Длина (мм)		2880	2880	3200	3200	4100	4100
	Ширина (мм)		1100	1100	1100	1100	1300	1300
	Высота (мм)		1650	1680	1800	1850	2100	2150
Вес	Вес машины (кг)		1280	1330	1850	1920	4500	4560
Вес	Эксплуатационный вес (кг)		1380	1420	2020	2080	4950	5050
Состояние Температура охлаждающей воды на входе/выходе -40℃/-45℃ Температура конденсата на входе/выходе 30℃/35℃. Температурный режим: температура охлажденной воды на выходе -47℃~-37°C; Температура охлаждающей воды на входе 19℃~33℃. В охлажденную воду следует добавлять 60% гликолевой воды в качестве незамерзающей жидкости.

Винтовой каскадный чиллер с водяным охлаждением (-55°C)
SW-
Тип			65ДФД	90ДФД	125ДФД	170ДФД	210ДФД	250ДФД	330ДФД
Номинальная холодопроизводительность		кВт	65	90	125	170	210	250	330
Номинальная холодопроизводительность		10⁴ккал/ч	5.6	7.7	10.7	14.6	18.1	21.5	28.4
Управление запуском			Используйте микрокомпьютерное управление ПЛК
Источник питания			380 В/3 Н/50 Гц
Тип запуска			ДА
Низкий уровень давления	Тип		Полузакрытый асимметричный двухвинтовой компрессор 5:6
	Хладагент		Р23
	Охладить		Этанол
	Входная мощность охлаждения (кВт)		30	39	52	69	82	98	125
	Номинальный ток (А)		70	93	128	172	205	245	315
	Расход (м³/ч)		27.7	38.4	53.3	72.5	89.6	106.6	140.7
	Падение давления воды (кПа)		95	100	100	110	110	120	120
	Размер интерфейса (мм)		Ду80	Ду80	Ду100	Ду100	Ду125	Ду125	Ду150
	Испаритель		Высокоэффективный теплообменник из нержавеющей стали
Высокий уровень давления	Тип		Полузакрытый асимметричный двухвинтовой компрессор 5:6
	Хладагент		Р134А/R404A
	Входная мощность охлаждения (кВт)		46	60	80	105	130	160	205
	Номинальный ток (А)		121	153	202	265	335	390	500
	Расход (м³/ч)		28	38	51	69	85	102	132
	Падение давления воды (кПа)		70	70	70	75	75	80	80
	Размер интерфейса (мм)		Ду80	Ду80	Ду100	Ду100	Ду125	Ду125	Ду150
	Конденсатор		Трубчатый высокоэффективный теплообменник
Габаритные размеры	Длина (мм)		3000	3000	3200	3200	3200	5000	5000
	Ширина (мм)		1800	1800	1800	1800	1800	1900	1900
	Высота (мм)		1750	1800	1800	1850	1950	2250	2450
Вес машины (кг)			1850	2100	2300	2600	2800	3900	4500
Состояние: температура охлаждающей воды на входе/выходе -50℃/-55℃; Температура конденсата на входе/выходе 30℃/35℃. Температурный режим: температура охлажденной воды на выходе -57℃~-47℃; Температура охлаждающей воды на входе 19℃~33℃. В качестве антифриза следует добавить охлажденную воду с этанолом.

Shanghai Soouney Refrigeration Equipment Co., Ltd.

О Суни.

Технологический эталон в секторе промышленного холодильного оборудования

Shanghai Soouney Refrigeration Equipment Co., Ltd. is a large-to-medium-sized high-tech enterprise within Shanghai's refrigeration sector, integrating research, development, production and sales. We are China Температура окружающей среды Криогенный одиночный компрессор Двойные компрессоры Винтовой чиллер с водяным охлаждением Suppliers and Wholesale Температура окружающей среды Криогенный одиночный компрессор Двойные компрессоры Винтовой чиллер с водяным охлаждением Company. Upholding the quality principles of 'integrity, quality, service and innovation', the company pursues a development philosophy centred on humanisation and technological advancement, driving product R&D and manufacturing with high starting points and stringent standards. It has now grown into a renowned brand in the domestic and international markets for cabinet air conditioners and industrial chillers, earning high recognition from industry professionals and a broad customer base. Rooted in the Chinese market, it provides reliable refrigeration solutions to clients worldwide. We focus on international trade and B2B business, providing tailored solutions to global clients. We ensure the smooth, stable, and long-term operation of your projects with a comprehensive research and development, production, sales, and after-sales service system. We have nearly 20 years of experience in providing one-stop solutions for overseas projects.

0

Площадь сайта
0

Установлен
0+

Сотрудники

Подробнее

2026-08-12 Новости отрасли
Внутренний шкафный кондиционер: особенности, применение и ...
Электроника выходит из строя из-за жары быстрее, чем в любом другом случае. Ан внутренний кабинетный кондиционер существует специально для того, чтобы предотвратить это, изолируя электронику внутри панели управления или корпуса автоматизации и запуская замкнутый ...
Learn More
2026-08-05 Новости отрасли
Кабинетный кондиционер: особенности, применение и руководс...
A Кабинетный кондиционер представляет собой компактную холодильную систему, монтируемую непосредственно на электрошкафу для поддержания ПЛК, приводов и компонентов управления в безопасной рабочей температуре. В отличие от комнатного кондиционера, он никогда не см...
Learn More
2026-07-29 Новости отрасли
Кондиционер в шкафу машинного отделения: применение, преим...
Электронные компоненты выходят из строя быстрее в жарких и пыльных условиях, чем практически в любых других условиях, с которыми сталкивается промышленная диспетчерская. А кондиционер в машинном отделении решает обе проблемы одновременно, поддерживая стабильную р...
Learn More

Знание отрасли

Как криогенный винтовой чиллер с водяным охлаждением достигает сверхнизких температур?

В современных промышленных приложениях охлаждения достижение сверхнизких температур — это не просто вопрос увеличения охлаждающей способности — это требует точного термодинамического контроля, специализированной системной архитектуры и расширенной интеграции компонентов. криогенный винтовой чиллер с водяным охлаждением представляет собой усовершенствованное решение, предназначенное для эффективной работы в экстремальных температурных условиях, сохраняя при этом стабильность, надежность и энергоэффективность.

Основной принцип охлаждения

По своей сути винтовой чиллер с криогенным водяным охлаждением работает на основе парокомпрессионного холодильного цикла, усовершенствованного за счет многоступенчатого сжатия, оптимизированного выбора хладагента и точного управления температурой.

Обзор основного процесса

Этап	Описание	Функция
Сжатие	Низкотемпературный пар хладагента сжимается	Повышает давление и температуру
Конденсат	Тепло отводится посредством водяного охлаждения	Превращает пар в жидкость
Расширение	Падение давления через расширительное устройство	Производит низкотемпературный хладагент
Испарение	Хладагент поглощает тепло из технологической среды	Достигает сверхнизкого охлаждения

Для достижения криогенных температур система обычно включает многоступенчатые или каскадные циклы охлаждения, позволяющие постепенно снижать температуру при сохранении термодинамической эффективности.

Роль технологии винтовых компрессоров

Винтовой компрессор является основным приводным компонентом системы. По сравнению с традиционными поршневыми компрессорами он обеспечивает непрерывное, стабильное сжатие с минимальной вибрацией.

Ключевые преимущества

Непрерывный процесс сжатия обеспечивает бесперебойную работу
Высокая объемная эффективность улучшает эффективность охлаждения
Широкая адаптируемость к нагрузкам поддерживает переменные условия эксплуатации
Снижение механического износа увеличивает срок службы системы

В винтовых чиллерах с криогенным водяным охлаждением компрессор часто оптимизирован для работы с низкотемпературными хладагентами, обеспечивая стабильную производительность даже при экстремальных перепадах давления.

Многоступенчатые и каскадные холодильные системы

Для достижения сверхнизких температур требуется более одного контура охлаждения. Большинство систем используют либо:

Многоступенчатое сжатие

Последовательные ступени сжатия снижают термическое напряжение.
Повышает эффективность при более низких температурах испарения.
Минимизирует потери энергии во время работы

Каскадное охлаждение

Использует два или более независимых холодильных контура.
Каждый контур работает в оптимальном температурном диапазоне.
Теплообмен происходит между ступенями для постепенного охлаждения.

Тип системы	Структура	Температурные возможности	Эффективность
Одноступенчатый	Простой цикл	Умеренно низкая температура	Умеренный
Многоступенчатый	Последовательное сжатие	Нижний температурный диапазон	Высшее
Каскадная система	Несколько петель	Сверхнизкие температуры	Оптимальный

Важность системы водяного охлаждения

В отличие от систем с воздушным охлаждением, водяное охлаждение обеспечивает превосходную эффективность отвода тепла, что имеет решающее значение для криогенной работы.

Преимущества водяного охлаждения

Более высокий коэффициент теплопередачи
Стабильная температура конденсации
Повышенная эффективность системы при больших нагрузках
Снижение воздействия температуры окружающей среды

Конденсатор с водяным охлаждением обеспечивает эффективный отвод тепла, выделяемого в процессе, позволяя хладагенту эффективно конденсироваться даже при высоких уровнях сжатия.

Выбор хладагента для криогенных характеристик

Выбор хладагента напрямую влияет на достижимый диапазон температур и эффективность системы.

Ключевые соображения

Низкая температура кипения для криогенных применений.
Высокое скрытое тепло для эффективной передачи энергии
Химическая стабильность при низких температурах
Экологическое соответствие

Свойство хладагента	Влияние на систему
Точка кипения	Определяет минимально достижимую температуру
Скрытое тепло	Влияет на охлаждающую способность
Термическая стабильность	Обеспечивает безопасную работу
Совместимость	Влияет на выбор материала

В продвинутых системах могут использоваться смешанные или ступенчатые хладагенты для оптимизации производительности в различных температурных зонах.

Эффективность и конструкция теплообмена

Эффективный теплообмен необходим для достижения сверхнизких температур.

Ключевые теплообменники

Испаритель : Поглощает тепло из технологической среды
Конденсатор : Отдает тепло охлаждающей воде.
Промежуточный теплообменник (в каскадных системах): передает тепло между ступенями.

Особенности конструкции

Увеличенная площадь поверхности для улучшения теплопередачи
Оптимизированные каналы потока для равномерного распределения.
Коррозионностойкие материалы для длительного срока службы.

Выбор материала для работы при низких температурах

Криогенные условия предъявляют строгие требования к характеристикам материала.

Сравнение материалов

Материал	Преимущества	Ограничения	Приложение
Нержавеющая сталь	Отличная коррозионная стойкость	Высшее cost	Теплообменники
Медные сплавы	Высокая теплопроводность	Ограниченная прочность при низких температурах	Тюбинг
Алюминиевые сплавы	Легкий и эффективный	Умеренный durability	Компоненты теплопередачи
Специальные полимеры	Химическая стойкость	Температурные ограничения	Уплотнительные элементы

Выбор материала обеспечивает структурную целостность и предотвращает хрупкость в условиях экстремального холода.

Интеллектуальное управление и автоматизация

Современные винтовые чиллеры с криогенным водяным охлаждением в значительной степени полагаются на передовые системы управления для обеспечения точности.

Функции системы управления

Мониторинг температуры в режиме реального времени
Автоматическая регулировка нагрузки
Регулирование давления и расхода
Защита безопасности и диагностика неисправностей

Эти системы обеспечивают точную температурную стабильность, что имеет решающее значение в таких отраслях, как фармацевтика, химическая обработка и современное производство.

Функциональные возможности и промышленное применение

Функциональный обзор

Функция	Описание
Сверхнизкотемпературное охлаждение	Достигает температуры намного ниже обычных чиллеров
Непрерывная работа	Поддерживает промышленные процессы 24 часа в сутки, 7 дней в неделю.
Оптимизация энергопотребления	Снижает эксплуатационные расходы
Стабильность процесса	Поддерживает стабильный температурный режим

Типичные применения

Охлаждение химической реакции
Фармацевтическое производство
Полупроводниковая обработка
Испытания аэрокосмических материалов
Низкотемпературные системы хранения

Интеграция с промышленными системами

Криогенный винтовой охладитель с водяным охлаждением часто интегрируется в более крупные технологические системы.

Возможности интеграции

Модульная конструкция для масштабируемости
Совместимость с существующей инфраструктурой охлаждения.
Гибкая конфигурация для разных отраслей

Компания Shanghai Soouney Hydraulic Equipment Co., Ltd. играет жизненно важную роль в развитии этой технологии. Как высокотехнологичное предприятие, объединяющее исследования и разработки, производство и продажи, компания заняла прочную позицию на рынке промышленного холодильного оборудования. Ее опыт в области шкафных кондиционеров и промышленных холодильных машин отражает ее глубокое понимание системной интеграции и оптимизации производительности.

Другие производители промышленного холодильного оборудования также вносят свой вклад в системные инновации, совершенствуя конструкцию компрессоров, эффективность теплообмена и интеллектуальные технологии управления, что еще больше повышает надежность криогенных систем охлаждения.

Вопросы энергоэффективности

Несмотря на работу при чрезвычайно низких температурах, современные системы разработаны с учетом энергоэффективности.

Стратегии эффективности

Частотно-регулируемые приводы (ЧРП)
Оптимизированная степень сжатия
Передовые методы изоляции
Варианты рекуперации тепла

Эти функции снижают энергопотребление, сохраняя при этом высокую эффективность охлаждения.

Заключение

Криогенный винтовой чиллер с водяным охлаждением обеспечивает сверхнизкие температуры благодаря сочетанию усовершенствованных термодинамических циклов, эффективной технологии винтового компрессора, оптимизированного выбора хладагента и высокопроизводительных систем теплообмена. Его способность сохранять стабильность в экстремальных условиях делает его незаменимым в прецизионных отраслях промышленности.

За счет интеграции интеллектуального управления, прочных материалов и эффективного водяного охлаждения эти системы обеспечивают надежную и стабильную работу в криогенных условиях, удовлетворяя растущий спрос на сверхнизкие температуры.

Часто задаваемые вопросы

1. Какого температурного диапазона может достичь винтовой чиллер с криогенным водяным охлаждением?
В зависимости от конструкции системы он может достигать чрезвычайно низких температур, часто намного ниже обычных промышленных чиллеров, особенно при использовании каскадных холодильных систем.

2. Почему в криогенных чиллерах предпочтительно использовать водяное охлаждение?
Водяное охлаждение обеспечивает более эффективный отвод тепла и стабильную работу, что необходимо для поддержания сверхнизких температур.

3. В каких отраслях промышленности обычно используются криогенные винтовые чиллеры с водяным охлаждением?
Они широко используются в фармацевтике, химической обработке, производстве полупроводников и аэрокосмических испытаниях.

4. Как винтовой компрессор повышает производительность криогенных систем?
Он обеспечивает непрерывное, стабильное сжатие с высокой эффективностью и минимальной вибрацией, что делает его пригодным для требовательных низкотемпературных применений.

5. Какие факторы влияют на эффективность криогенного чиллера?
Ключевые факторы включают выбор хладагента, конструкцию компрессора, эффективность теплообменника и оптимизацию управления системой.

Передовое производство

В соответствии с мировым лидером
Исследование холодильного оборудования
Стандарты разработки

Полностью автоматизированные сборочные линии

Использование технологий автоматизированной сборки для повышения эффективности производства и качества продукции. консистенция.

Платформы для тестирования различных условий

Моделирование производительности продукта в различных средах и условиях для обеспечения надежность в различных приложениях.
